ПЛК типа WDM FAQs

Каковы различия между CWDM и DWDM в интервале каналов и диапазоне длин волн?

DWDM можно разделить на три типа: 200 ГГц, 100 ГГц, 50 ГГц и так далее. Его рабочий диапазон обычно находится в диапазоне C L (1525-1610 нм), из которых C-диапазон (1525-1565 нм) является наиболее распространенным;

200 г: центральный интервал длины волны 1,6 нм

100 г: центральный интервал длины волны 0,8 нм

50 г: центральный интервал длины волны 0,4 нм

CWDM: интервал длины волны WDM коальса составляет 20 нм, а его рабочий диапазон обычно находится во всей полосе (1260-1610 нм); он обычно охватывает следующие 18 центральных длин волн:

1271,1291,1311,1331,1351,1371,1391,1411,1431, 1451,1471,1491,1511,1531,1551,1571,1591,1611

В чем разница между сценариями применения системы передачи CWDM и DWDM?

Система передачи CWDM обычно использует неохлаждаемые лазеры и оптические усилители, а ее стоимость ниже, чем у DWDM. Поэтому, технология КВДМ соответствующая для коротк-расстояния, высокой ширины полосы пропускания, приложений связи точки доступа интенсивных, главным образом используемых в слое сходимости сети метрополии, слое доступа, частной сети, слое костяка небольшого города.

DWDM в основном используется в магистральном слое Metro и магистральной сети на большие расстояния. Благодаря использованию лазера управления стабильностью длины волны DFB с охлаждением, эрбий-легированный волоконный усилитель (EDFA), технология прямой коррекции ошибок (FEC), технология компенсации дисперсии, сверхдальнее неренеративное реле, сверхбольшая передача емкости реализована.

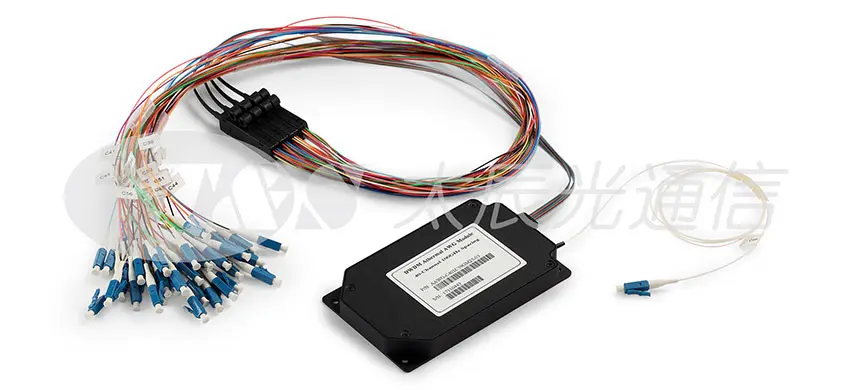

Что такое AWG?

Решетка волновода (AWG) представляет собой разновидность плоского интегрированного волновода (PLC) WDM-устройства с функциями мультиплексирования и демультиплексирования. Принцип использования AWG для реализации устройств WDM был впервые предложен М. К. Смит, 1988. AWG имеет функцию фокусировки и рассеивания одновременно. То есть, одна и та же длина волны света может быть сфокусирована на одной точке, а фокус разных длин волн может быть смещен путем дисперсии.

Каково влияние изменения температуры на AWG?

Производительность AWG также тесно зависит от температурной чувствительности или термической стабильности. Изменение температуры вызовет изменение показателя преломления материала, которое называется термооптическим эффектом материала. Изменение показателя преломления материала к температуре не называется термином оптический коэффициент материала. Изменение температуры вызовет спектральный сдвиг AWG и увеличит вносимые потери и перекрестные помехи. Поэтому большое значение и практическую ценность имеет снижение чувствительности AWG к температуре и реализация атермической работы устройства.
